Introdución
A nosa conexión de mangueira hidráulica macho está deseñada para ofrecer conexións seguras e a proba de fugas-en aplicacións hidráulicas esixentes. Deseñado con rosca de precisión e materiais duradeiros, este accesorio garante un rendemento fiable en sistemas hidráulicos industriais, móbiles e mariños.

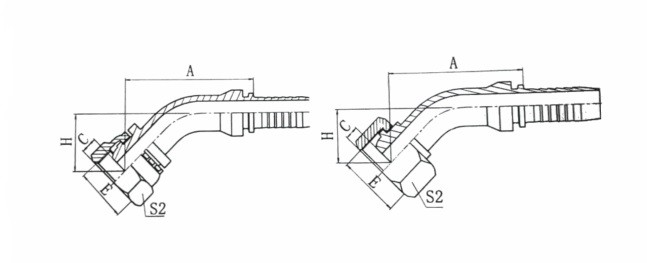

Especificacións
|
PARTE NO. |
FILO E |
MANGUERA |
DIMENSIÓNS |
||||
|
DN |
TRAZO |
A |
C |
H |
S2 |
||
|
20141-10-03 |
M10X1 |
5 |
03 |
41.1 |
2.5 |
20.7 |
14 |
|
20141-10-04 |
M10X1 |
6 |
04 |
43.2 |
2.5 |
21.5 |
14 |
|
20141-12-03 |
M12X1.5 |
5 |
03 |
40.9 |
4 |
21.2 |
17 |
|
20141-12-04 |
M12X1.5 |
6 |
04 |
43 |
4 |
22 |
17 |
|
20141-14-04 |
M14X1.5 |
6 |
04 |
43.4 |
4.5 |
21.3 |
19 |
|
20141-14-05 |
M14X1.5 |
8 |
05 |
45.5 |
4.5 |
22.2 |
19 |
|
20141-16-04 |
M16X1.5 |
6 |
04 |
43.7 |
4.5 |
21.4 |
22 |
|
20141-16-05 |
M16X1.5 |
8 |
05 |
45.8 |
4.5 |
22.5 |
22 |
|
20141-16-06 |
M16X1.5 |
10 |
06 |
47.4 |
4.5 |
24.1 |
22 |
|
20141-18-05T |
M18X1.5 |
8 |
05 |
46.8 |
4 |
22.6 |
24 |
|
20141-18-06 |
M18X1.5 |
10 |
06 |
48.5 |
4 |
24.2 |
24 |
|
20141-18-08 |
M18X1.5 |
12 |
08 |
52.2 |
4 |
25.7 |
24 |
|
20141-20-06T |
M20X1.5 |
10 |
06 |
48.2 |
5.5 |
23.9 |
27 |
|
20141-20-08 |
M20X1.5 |
12 |
08 |
62.1 |
5.5 |
27.2 |
27 |
|
20141-22-06T |
M22X1.5 |
10 |
06 |
58.4 |
5 |
25.7 |
27 |
|
20141-22-08 |
M22X1.5 |
12 |
08 |
62.1 |
5 |
27.2 |
27 |
|
20141-24-08T |
M24X1.5 |
12 |
08 |
61.1 |
5.5 |
26.1 |
30 |
|
20141-24-10 |
M24X1.5 |
16 |
10 |
75.4 |
5 |
29.6 |
30 |
|
2014-27-10DT |
M27X1.5 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-27-10T |
M27X2 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-30-12D |
M30X1.5 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-30-12 |
M30X2 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-36-14T |
M36X2 |
22 |
14 |
83 |
7 |
32.64 |
41 |
|
20141-39-16T |
M39X2 |
25 |
16 |
88.2 |
7 |
33.95 |
46 |
|
20141-45-20T |
M45X2 |
32 |
20 |
99.1 |
8.5 |
38.4 |
55 |
|
20141-52-24T |
M52X2 |
40 |
24 |
114.1 |
9 |
43.4 |
60 |
Parámetros/Datos técnicos
|
Orixinal |
Zhejiang, China |
Data de entrega |
Negociable |
|
Certificación |
GB/T19001-2016 IDt ISO9001:2015 |
Embalaxe |
estándar de exportación |
|
Material |
Aceiro carbono |
Garantía |
1 ano |
|
Prazo de pago |
TT |
MOQ |
2000 |
|
Condición |
Novo |
Cor |
Zinc branco, cinc cor |
Sobre a empresa
Vantaxes
Por que os profesionais especifican os nosos accesorios:
Vida útil un 40 % máis longa que a media da industria
Servizo de produción de emerxencia 72 horas
Enxeñeiros de aplicacións dedicados asignados a cada conta principal
Visibilidade do inventario-en tempo real a través do portal de clientes
FAQ
P: Que é un acoplamento de mangueira hidráulica macho?
R: Un accesorio de mangueira hidráulica macho é un tipo de conector deseñado para unir mangueiras hidráulicas a compoñentes (por exemplo, bombas, válvulas, cilindros). Dispón de roscas externas que se enroscan nun porto ou adaptador roscado-femia correspondente.
P: Cales son os tipos comúns de accesorios hidráulicos masculinos?
R: Os tipos populares inclúen:
JIC (Joint Industry Council): asentos acampanados de 37 graos.
NPT (National Pipe Tapered): Rosca cónica para selado.
BSP (British Standard Pipe): Rosca paralela ou cónica (BSPP/BSPT).
ORFS (sello de cara con anel tórico): cara plana cunha anel tórico para conexións a proba de fugas-.
Métrico: as roscas cumpren as normas ISO/DIN.
P: Como elixo a conexión hidráulica macho correcta?
A: Considere:
Tipo/tamaño de rosca (por exemplo, 1/2" NPT, JIC #8).
Clasificación de presión (compatible cos requisitos do sistema).
Material (aceiro, aceiro inoxidable, latón).
Compatibilidade con mangueiras e equipamentos.
P: Como previr fugas nos accesorios hidráulicos macho?
R: Asegúrese de que os fíos estean limpos e non danados.
Use selante de rosca (para NPT) ou juntas tóricas (para ORFS).
Apriete ao par de apriete recomendado-evite apretar demasiado-.
P: Podo mesturar diferentes estándares de rosca (por exemplo, NPT con BSP)?
R: Non. Mesturar fíos pode causar fugas ou danos. Use adaptadores se conecta estándares diferentes.
P: Cal é a diferenza entre os fíos NPT e NPTF?
A: NPT (National Pipe Tapered): Require selante.
NPTF (Dryseal): Deseñado para selar sen selante, pero a miúdo úsase con el por seguridade.
P: Como podo medir o tamaño da rosca dun accesorio hidráulico macho?
R: Use un calibre para medir o diámetro exterior (OD) das roscas e consulte un cadro de roscas. Paso de notas (roscas por polgada para imperial, mm para métrica).
P: De que materiais están feitos os accesorios hidráulicos masculinos?
R: Aceiro ao carbono:-rentable, de alta resistencia.
Aceiro inoxidable: resistente á corrosión-.
Latón: úsase en ambientes corrosivos de baixa-presión.
P: Cal é a clasificación de presión máxima dos accesorios macho?
R: Varía segundo o tipo/material (por exemplo, os accesorios JIC poden soportar 5,000+ PSI). Comprobe as especificacións do fabricante.
P: Podo reutilizar accesorios hidráulicos macho?
R: Si, se non está danado. Inspeccione as roscas e as superficies de selado para detectar desgaste ou fendas antes de reutilizalas.
P: Por que o meu axuste masculino segue afrouxando?
R: Vibración: use unha arandela de bloqueo ou un fluído de bloqueo-de rosca.
Par incorrecto: siga as especificacións do fabricante.
Desgaste da rosca: substitúea se se desprende.
P: Onde podo mercar accesorios hidráulicos macho de-alta calidade?
R: Compra a provedores ou fabricantes hidráulicos certificados. Garantir o cumprimento das normas (SAE, ISO, DIN).
