Introdución

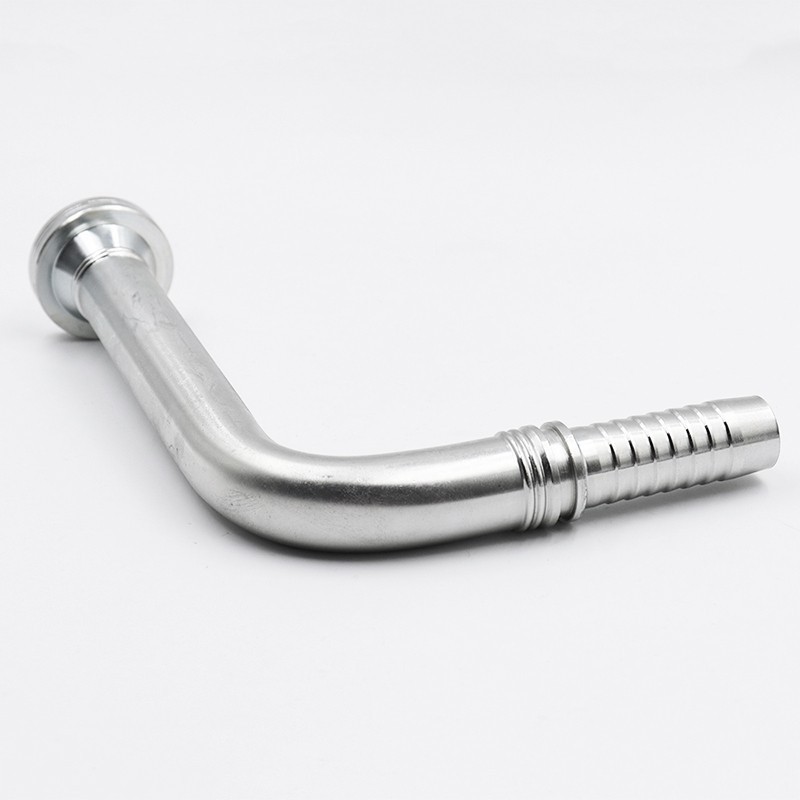

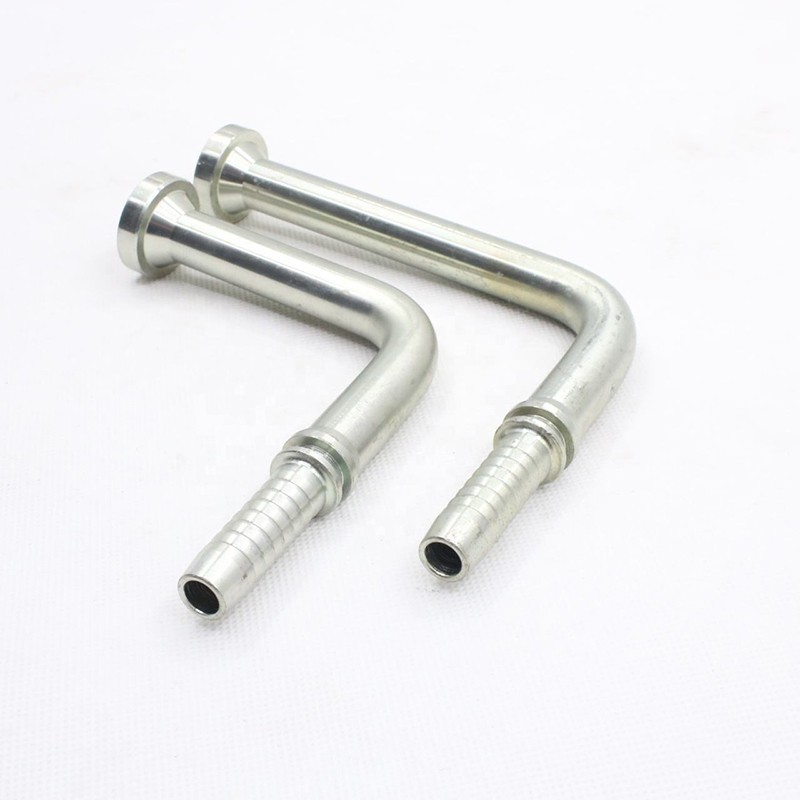

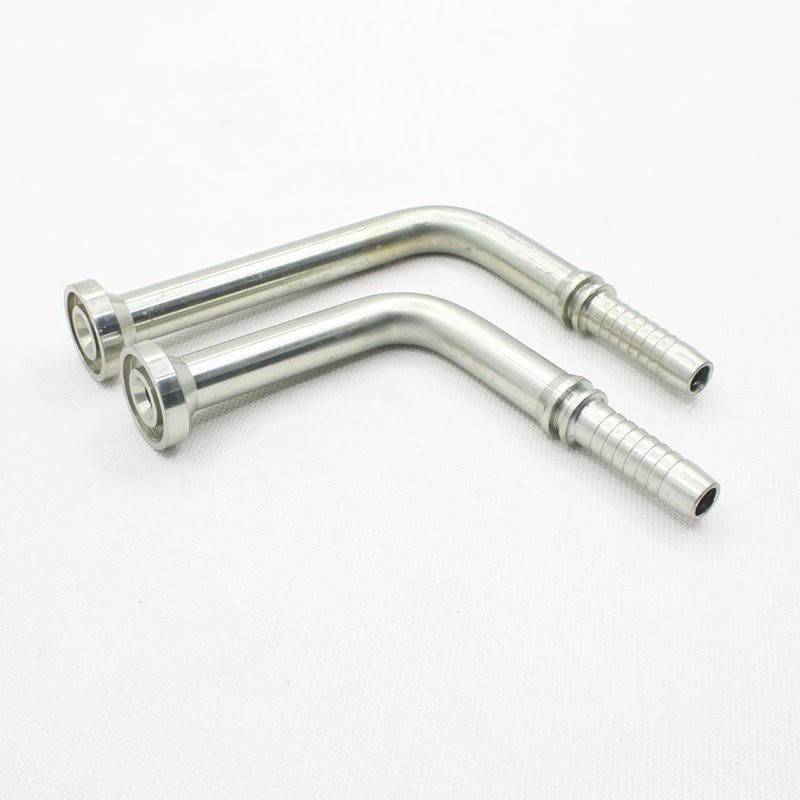

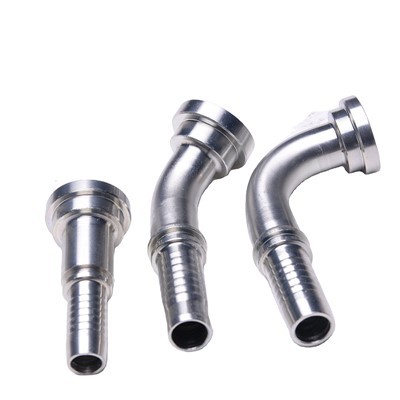

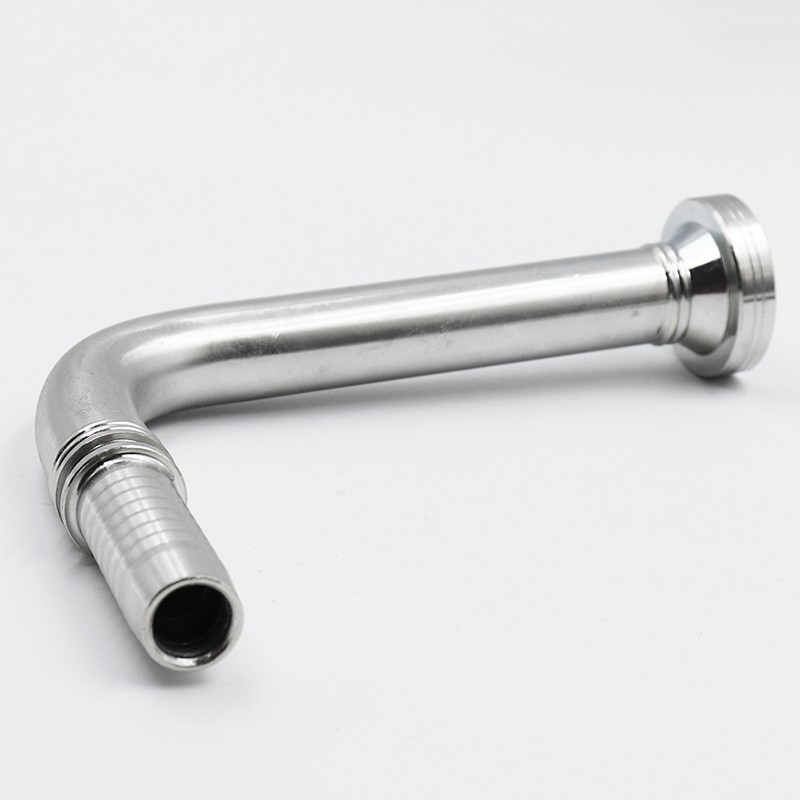

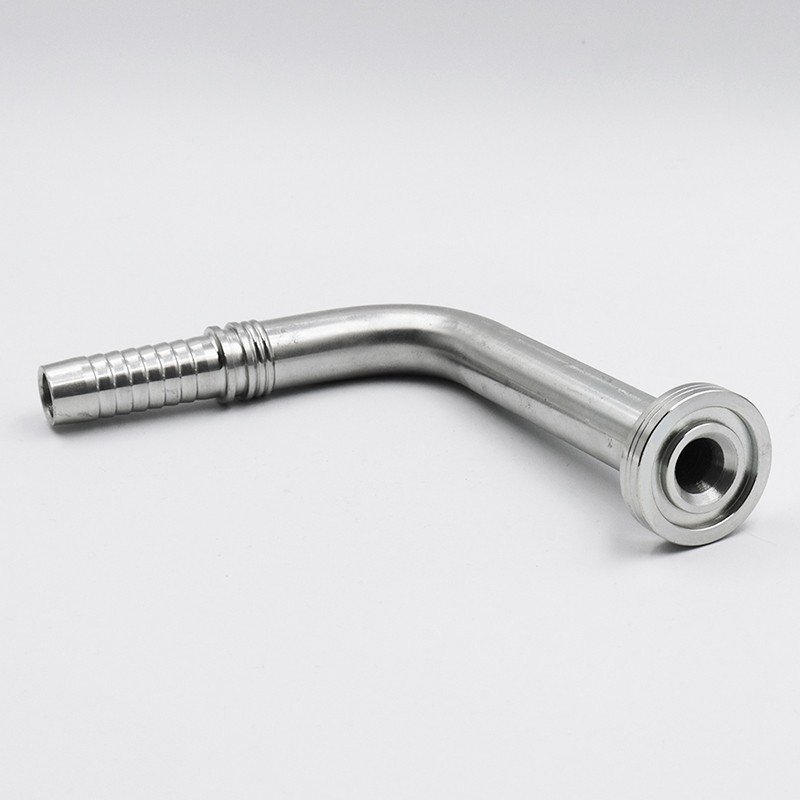

As bridas de tubos hidráulicos SAE son compoñentes de conexión de alto-rendimento deseñados para a transferencia de fluídos segura e a proba de fugas-en sistemas hidráulicos esixentes. Fabricadas segundo os estándares SAE J518 e ISO 6162, estas bridas garanten un rendemento fiable en aplicacións de alta-presión en varias industrias.

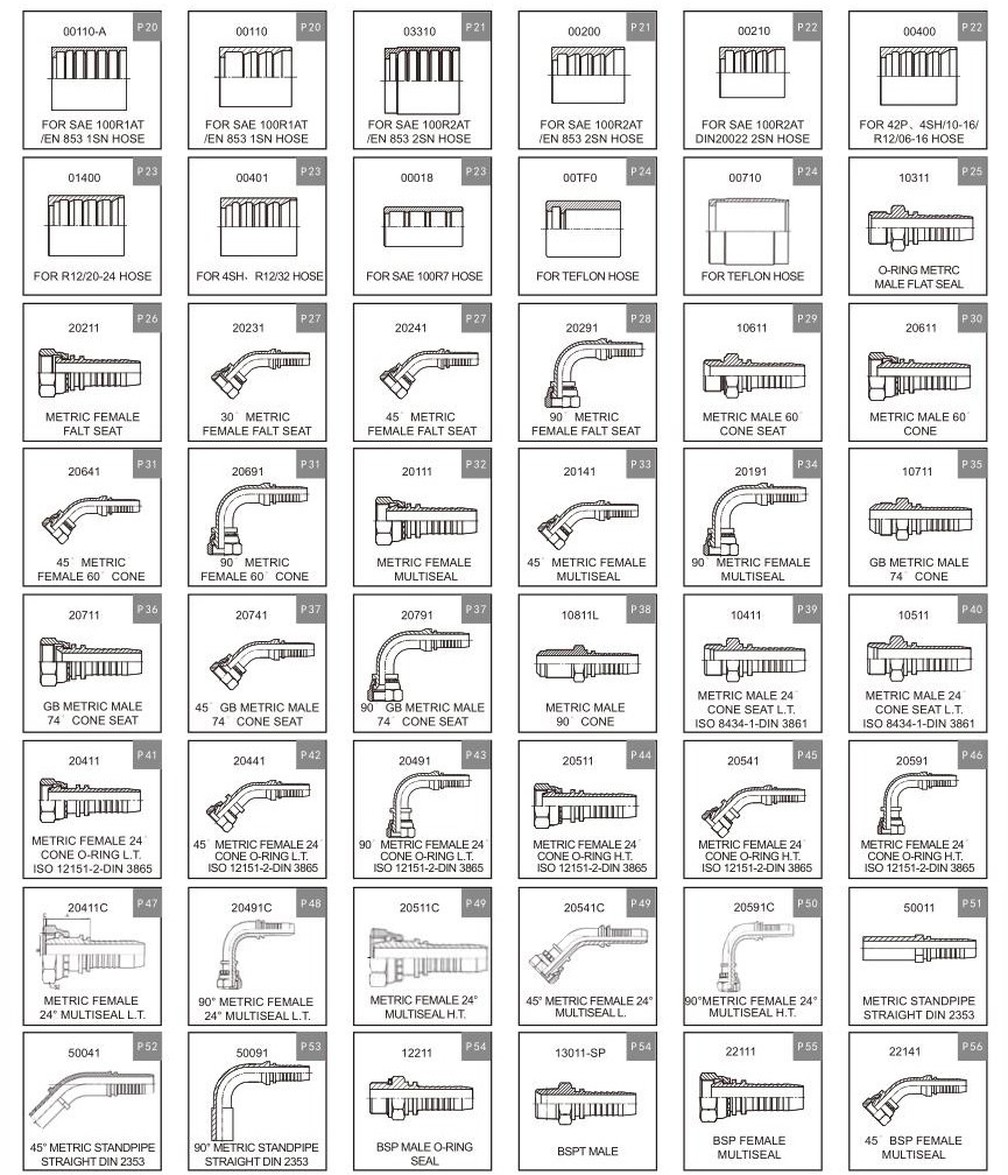

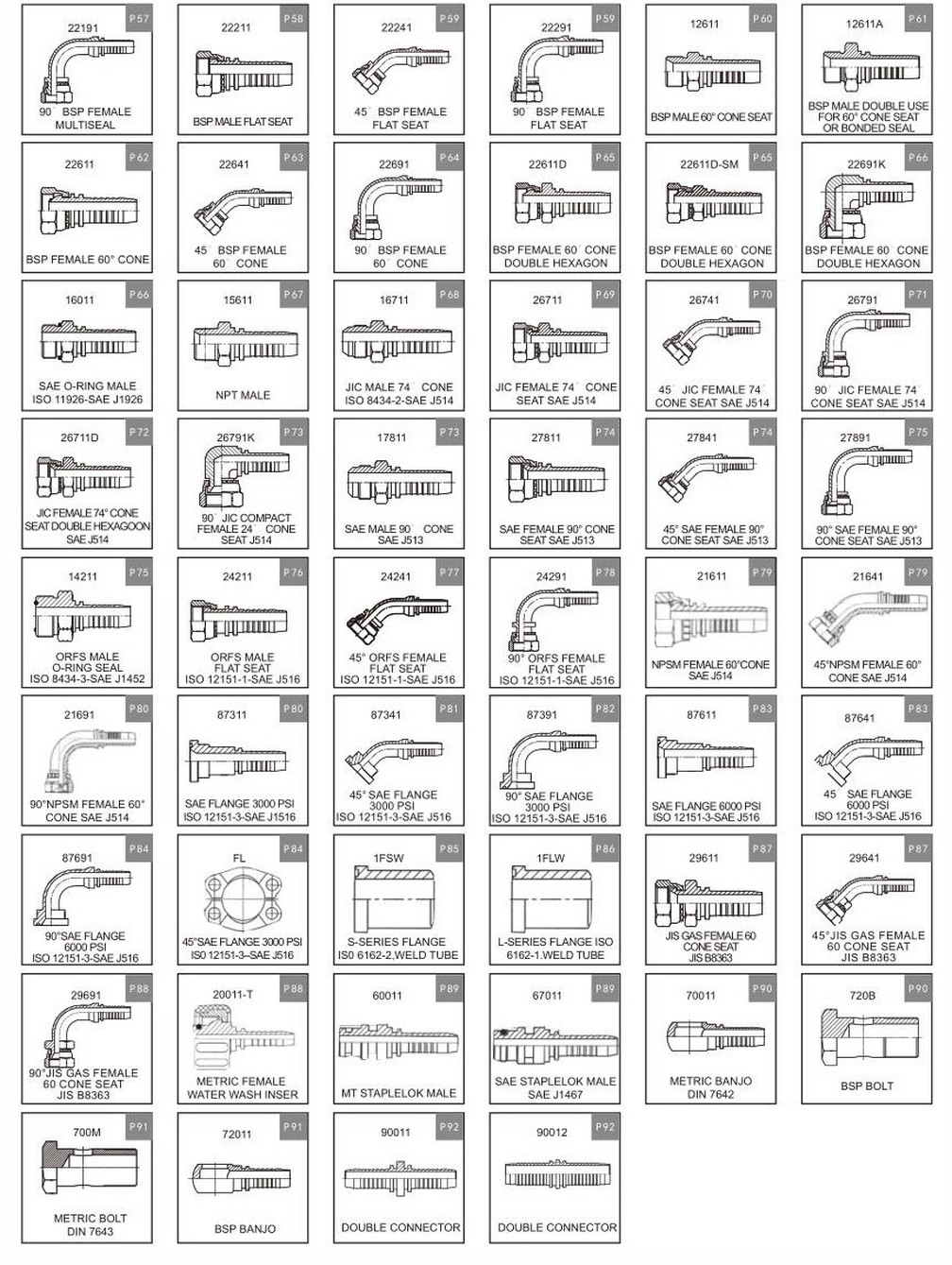

Especificacións
|
PARTE NO. |
TAMAÑO DA BRIDA |
MANGUERA |

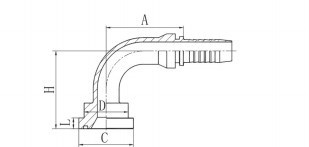

DIMENSIÓNS |
|||||
|
DN |
TRAZO |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Parámetros/Datos técnicos
|
Orixinal |
Zhejiang, China |
Data de entrega |
Negociable |
|
Certificación |
GB/T19001-2016 IDt ISO9001:2015 |
Embalaxe |
estándar de exportación |
|
Material |
Aceiro carbono |
Garantía |
1 ano |
|
Prazo de pago |
TT |
MOQ |
2000 |
|
Condición |
Novo |
Cor |
Zinc branco, cinc cor |

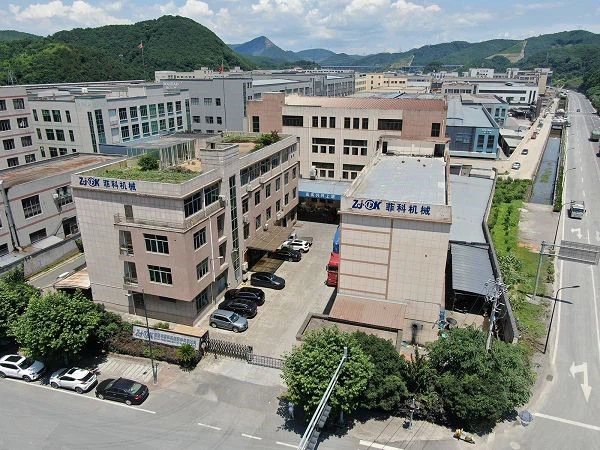

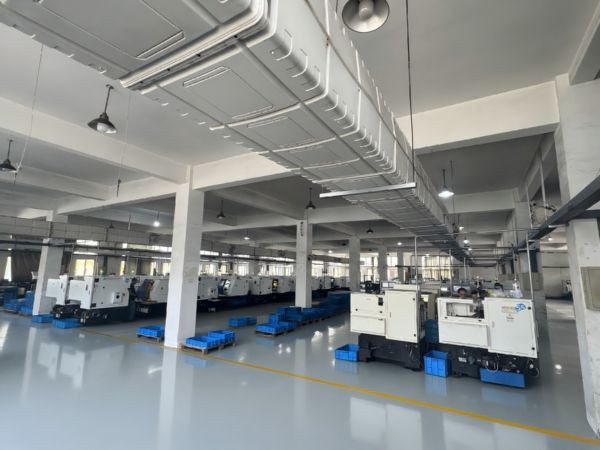

Sobre a empresa
Vantaxes
Rendemento de presión inigualable
Deseñado para soportar unha presión de explosión de ata 10.000 PSI
Clasificación de presión un 30 % superior aos requisitos estándar SAE
Mantén a integridade do selado en condicións de ciclos de presión extrema
Excelencia en fabricación de precisión
Mecanizado CNC con tolerancia de ± 0,005" para un axuste perfecto
Construción forxada (non fundida) para unha resistencia superior
Superficies de selado micro-acabadas (Ra < 0,4 μm)
Calidade superior do material
Aceiro ao carbono de grao-aeronáutico con resistencia á fatiga mellorada
Opción de aceiro inoxidable 316L con resistencia á corrosión 5x
Trazabilidade total do material con certificados de proba de molino
Garantía de-proba de fugas
Tecnoloxía propietaria Quad-Seal™ (selos primarios, secundarios e dobres)
Anillos tóricos FKM de alto rendemento{-instalados-de alto-(-65 graos F a +400 graos F)
Presión 100% probada a 1,5 veces a presión de traballo
-Durabilidade líder na industria
Vida útil un 50% máis longa que o estándar da industria
Superficies endurecidas especiais para aplicacións de fluídos abrasivos
Deseño-resistente aos impactos para ambientes de alta-vibración
Conformidade e certificación global
Certificado SAE J518, ISO 6162 e ASME B16.5
Conforme PED 2014/68/UE
Dispoñibles aprobacións de ABS e DNV-GL
Vantaxes da instalación
Marcas de identificación-grabadas con láser para facilitar a orientación
Pre-ensamblado con guías de aliñamento
Instalación un 40% máis rápida que as bridas convencionais
Capacidades de personalización
Dispoñible en tamaños de 1/4" a 6"
Materiais especiais, incluíndo Monel, Hastelloy e titanio
Configuracións de portos personalizadas e clasificacións de presión

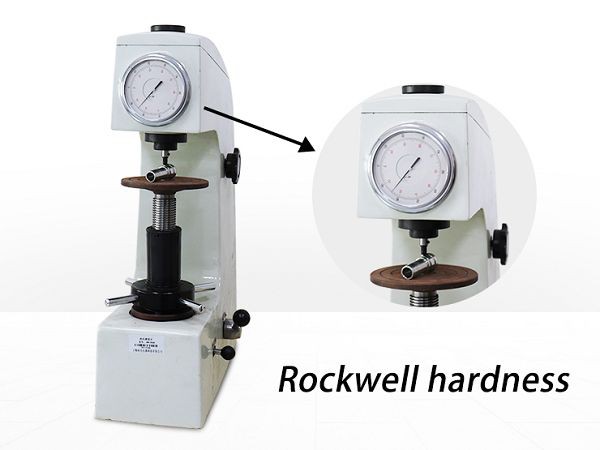

Garantía de calidade rigorosa
Verificación 100% dimensional con CMM
Probas de ultrasóns para a integridade do material
Trazabilidade de lotes con números de serie únicos
Soporte técnico incomparable
Equipo de enxeñería de aplicacións dedicado
Análise gratuíta do sistema hidráulico
Dispoñible-formación de instalación no sitio
FAQ
P: Que normas cumpren as súas bridas SAE?
A: As nosas bridas cumpren:
SAE J518 (Código 61 e 62)
ISO 6162 (Serie 1 e 2)
DIN 20066
ASME B16.5 (previa solicitude)
P: Que clasificacións de presión están dispoñibles?
A: Clases de presión estándar:
Serie estándar de 3000 PSI (207 bar).
Serie de alta -presión de 6000 PSI (414 bar).
Deseños personalizados de ata 15.000 PSI (1034 bar)
P: Que materiais ofreces?
A: Materiais estándar:
Acero al carbono AISI 4130
Aceiro inoxidable 304/316
Aliaxes especiais:
Dúplex 2205
Inconel 625
Titanio grado 5
P: Como selecciono o tamaño correcto da brida?
A: Parámetros de selección clave:
Tamaño nominal do tubo (NPS)
Presión de traballo do sistema
Requisitos de caudal (GPM)
Rango de temperatura
Os nosos enxeñeiros ofrecen consulta gratuíta sobre o tamaño
P: Que opcións de selado están dispoñibles?
A: Configuración de selado:
-Selo de cara de anel tórico (ORFS) - estándar
RTJ (unión tipo anel)
Cara plana con xunta de espiral
Selado de metal-a-metal para aplicacións de-alta temperatura
P: As súas bridas son intercambiables con outras marcas?
R: Si, as nosas bridas:
Manter o cumprimento total das dimensións SAE/ISO
Son 100% intercambiables con deseños estándar
Inclúe superficies de acoplamento controladas con tolerancia-
P: Cal é o seu prazo de entrega para pedidos personalizados?
A: Prazos de produción:
Elementos en stock: envío en 24 horas
Personalizado estándar: 5-7 días laborables
Aliaxes especiais: 2-3 semanas
Slots de produción de emerxencia dispoñibles
P: Ofrece soporte de instalación?
A: Paquete de apoio integral:
Calculadoras dixitais de par
Animacións de instalación 3D
Guías de instalación de campo
-Envío de técnicos no lugar (opcional)
P: Que certificacións mantén?
A: Certificacións actuais:
ISO 9001:2015 (QMS)
API Q1 (petróleo e gas)
PED 2014/68/EU Categoría IV
DNV-GL Marine
P: Que mantemento se recomenda?
R: Mantemento preventivo:
Verificación anual de par
Inspección bienal do selo
Proba ultrasónica de 5 anos
Substitución despois de 50.000 ciclos
